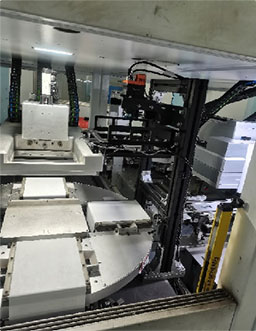

电池段|丝印后AOI
适用于太阳能电池硅片；电池片印刷段外观检测；
在线方式检测，检测效率高，单片检测时间 0.9s。
粗栅
断栅
漏浆
划伤
崩边
产品到位
触发拍照
产品检测
产品出料
| 类型 | 说明 | 检测对象及缺陷 |
|---|---|---|
| 检测产品类型 | 电池片 |  |
| 检测方式 | 在线检测 | |
| Cycle Time（S） | 0.9S | |
| 检测指标 | 漏检：≤0.15% 过杀：≤2% | |
| 相机 | 高分辨率大面阵相机 | |
| 光源 | 高亮条光 4根 | |
| 检测缺陷项目 | 破片、粗栅、断栅、漏浆、偏移等 |

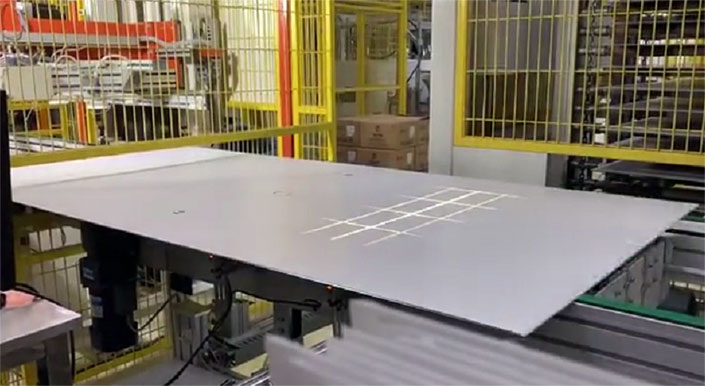

组件段|层压后外观检
适用于太阳能电池组件产品；翻转检及终检外观段；
采用线扫相机进行取像，提高检测效率。
产品到位
触发拍照
产品检测
产品出料
| 类型 | 说明 | 检测对象及缺陷 |
|---|---|---|
| 检测产品类型 | 太阳能电池组件 |       |
| 产品尺寸 | MAX：2.3MX1.2M MIN：1.6MX0.9M | |
| 设备尺寸 | L*W*H:2800mmX1540mmX1350mm | |
| 上料方式 | 流水线来料 | |
| 扫码方式 | 自动扫码 | |
| Cycle Time（S） | 流水线节拍约22S | |
| 环境要求 | 25±5℃、（60±10）% RH、Class1000 | |
| 检测指标 | 漏检：0.5% 过杀：8% | |
| 相机 | 分辨率8K,帧率80KHZ×4组 | |
| 镜头 | 4个 | |
| 光源 | 高亮条光 2组 | |
| 速度 | 产品最大移动速度500mm/S | |
| 检测缺陷项目 | 异物、焊带偏移、划伤、破片、气泡等 |
